CNC 刀塔車床 M10J （品牌：日本津上）

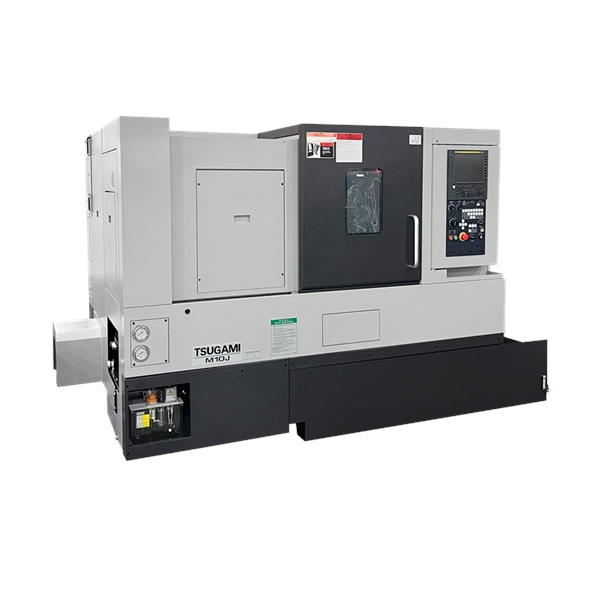

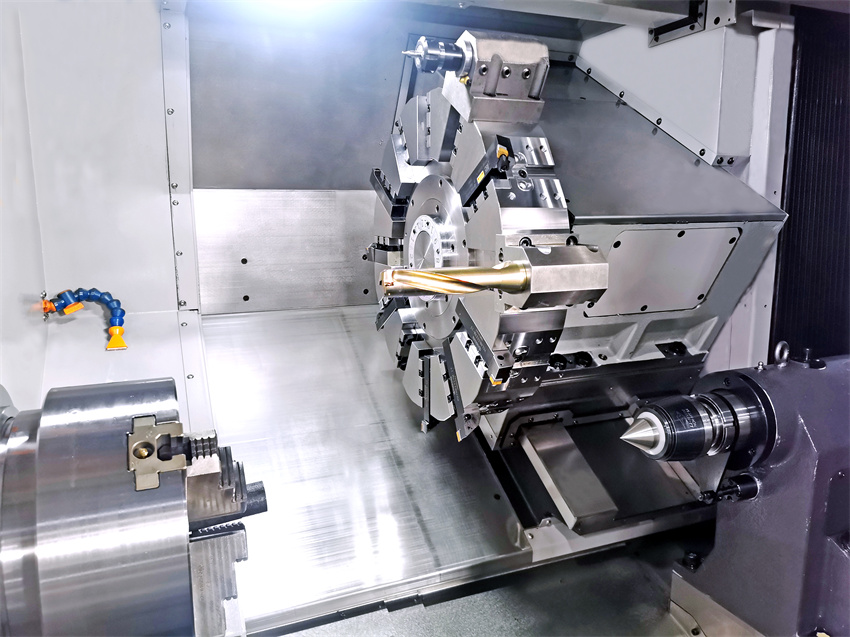

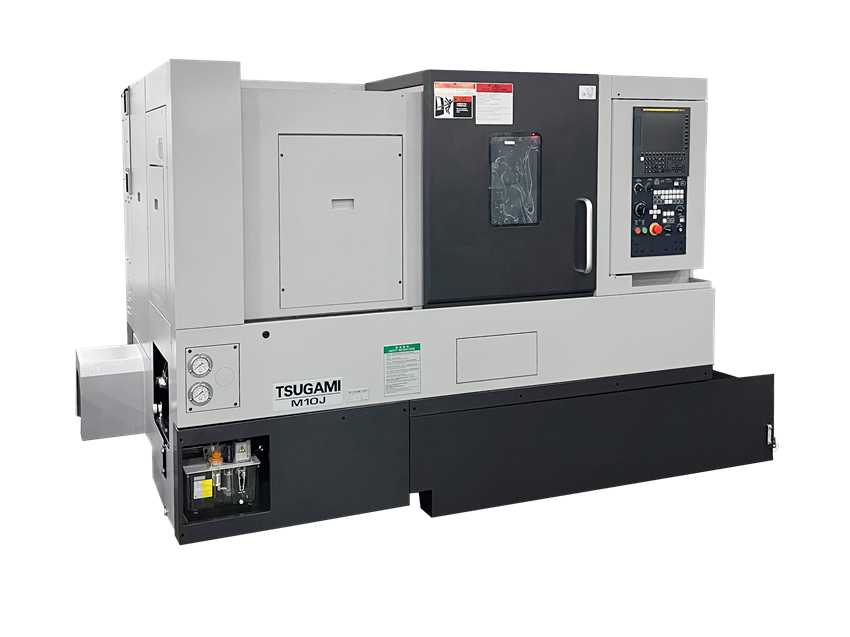

一、 CNC 刀塔車床 M10J 機床結構主圖與結構圖
二、 CNC 刀塔車床 M10J 特征
特征
? 搭載10英寸卡盤的車、鉆、鏜加工機
? 12刀位，大行程加工機
? 滿足更大更長工件的加工行程及空間需求
三、CNC刀塔車床 CNC 刀塔車床 M10J （法那科系統） 參數表
Feature
| 機床參數 | M10J |
| 最大加工直徑 | φ400 mm（盤類）/ φ80 mm （棒材） |
| 最大加工長度 | 500 mm |
| 刀具最大回轉直徑 | φ660 mm |
| 主軸卡盤尺寸 | 10inch |
| 主軸轉速 |
Max4,000min-1（常用回轉速3,500min-1） |
| 主軸電機功率 | 15/18.5kW |
| 各軸行程 | X軸：260 mm；Z軸：560 mm |
| 各軸快移速度 | X軸：30 m/min；Z軸：33 m/min |
| 刀塔面數 | 12 |
| 長×寬×高 | 2,995×1,675×1,780mm |
| 機器重量 | 4,800kg（A套餐）；5,000kg（B套餐） |
對技術規格的特殊需求，請向各營業所或正規經銷商咨詢。
